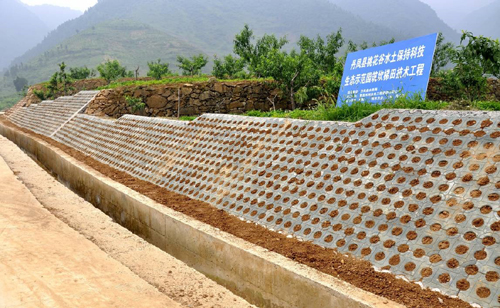

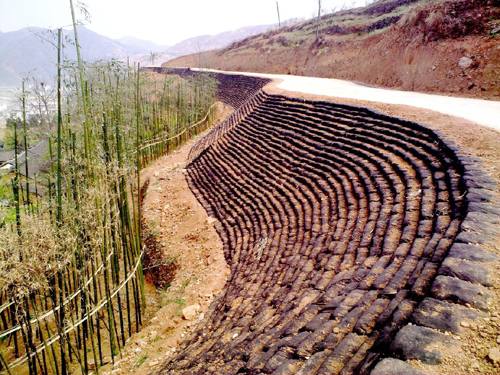

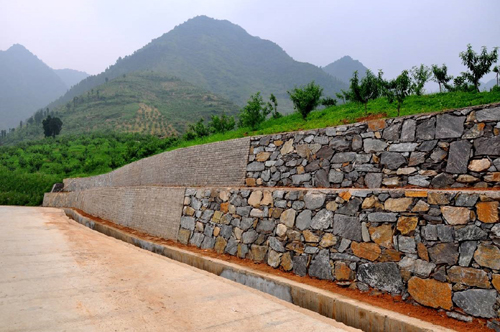

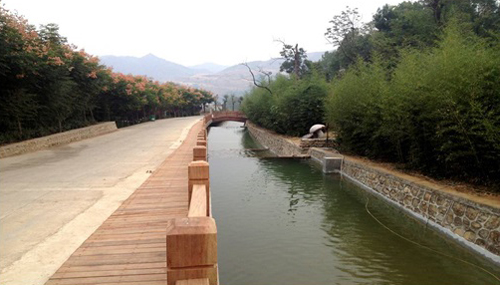

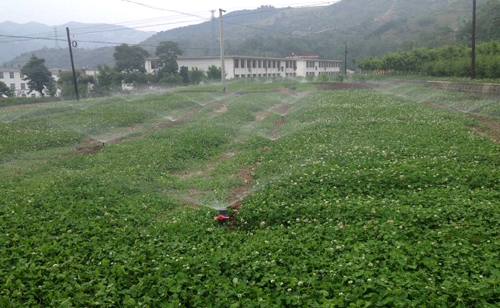

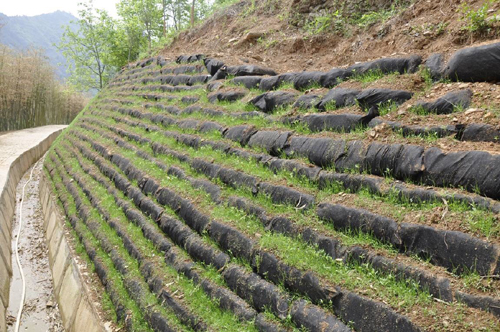

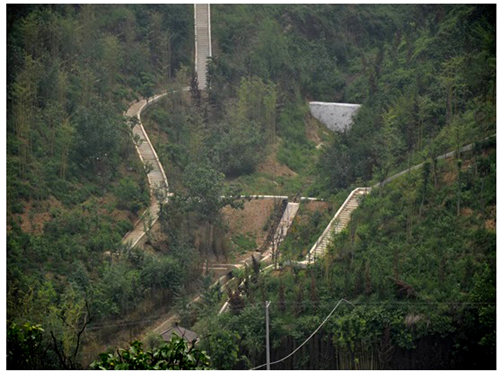

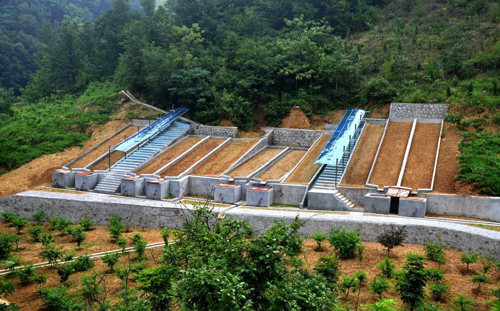

桃花谷水土保持科技示范園是以水土保持工程為平臺建設的一個綜合型園區。是一個科技生態清潔型小流域治理項目。該項目規劃設計集綜合治理、產業開發、科研示范、教學研究、監測探討、成果展示、地域文化、水利文化、民俗文化、宗教文化、旅游文化為一體，用水土保持科學技術設施打基礎，用園林藝術，人文景觀做裝飾，打造陜西第一個水土保持科技示范園。實現西部一流，國內知名、省內第一、獨樹一幟的目標，起到宣傳水保成果，宣傳丹鳳地域文化的目的。 桃花谷水土保持科技示范園按照功能分區核心園劃分，桃花谷清潔型小流域流域建成了科技園、生態園和高效農業園、林業采摘園四個子園。四個子園以水土流失治理、清潔示范、科技展示為主線，又具有相對獨立、特色明顯的功能。 通過四年的治理，桃花谷水土保持科技示范園精心做好了四個核心示范項目，一個功能擴展項目。 核心示范項目一：綜合治理立體防護示范工程。在園區溝道的上下游、支毛溝、主溝道因地制宜、因害設防布局各類工程措施。在水土流失嚴重的坡面，建立了喬灌草相結合的植被體系，建立坡面蓄、排、引、灌水系工程和園區道路網絡。 核心示范項目二：點面源污染防治示范工程。對園區內農戶生活污水集中收集，采用了先進的生物滲濾床+FTBR生化反應池污水處理技術，把收集的污水經過生物滲濾床過濾并依靠生態系統中物理、化學和生物的三重治污作用，通過過濾、吸附、沉淀、離子交換、植物吸收和微生物同化分解等途徑，實現污水的凈化處理。設置30多處垃圾收集箱，固定專人對園區的衛生進行清理和管護；使用有機肥，年使用農家肥80噸、植物葉面液肥噴灑2000畝。 核心示范項目三：重力侵蝕治理示范。針對不同重力侵蝕形式，分別采取工程和生物防護相結合的技術措施。在大柴溝主溝道設立鋼結構攔石壩、漿砌石重力壩防治泥石流，對滑坡體采取了卸載、排水、綠化、擋墻等防治措施；對園區道路建設過程形成的裸露高陡邊坡采用了坡面加掛包塑鍍鋅網，然后噴播復綠；對低緩邊坡采取PP生態袋進行砌壘，然后噴播復綠，共治理邊坡14000平方米。經過治理后，植被覆蓋度達到了90%以上，既防治了邊坡又美化了環境。 核心示范項目四：水?？萍际痉豆こ?。以陜南秦巴土石山區治理措施為重點，集中示范了坡改梯筑坎技術、造林整地技術、微噴灌溉技術、邊坡治理技術，生態果園示范技術；展示了清潔示范技術、徑流觀測技術等，開展了野生水土保持引種推廣實驗，包括4種藤本植物和2種木本植物。 功能擴展項目：生態旅游開發。以科技示范園建設為平臺，按照打造4A級風景區的目標。圍繞新農村建設的主要內容，結合城鎮建設、生態移民，扶貧開發、新村建設項目，拓展思路，配套完善。通過展示各類水土保持示范工程的實效性、科技性和美觀性特點，使人們在了解、學習水土保持知識的同時，分享水土流失治理成果，發揮休閑旅游資源優勢，將水土保持工程建成宣傳平臺、培訓平臺、盈利平臺。 通過治理，建成了一些符合陜南實際，具有水土保持代表性、涵蓋區域代表性、水土流失類型、形式及特點的工程。 （一）長臺溝重力侵蝕溝治理工程 桃花谷水土保持生態科技示范園園區坡面土層結構松散，坡度大，建設初期植被覆蓋率低，暴雨直接擊打坡面，形成坡面徑流，將坡面沖刷成許多溝渠，匯流至溝道，洪水沖刷溝道下切，造成溝岸坍塌，堵塞溝道，使洪水翻堤，沖毀道路、農田。 長臺溝是陜南地區典型的重力侵蝕溝道，重力侵蝕活躍。在治理中，主要采取了以下措施：在滑坡體頂部修建坡面截水渠，攔截坡面徑流，防止暴雨進入滑坡體；在滑坡體上栽植根系發達、附著能力強的的葛藤、火炬、苜蓿等植物，固結土壤，防止滑塌；在坡面采用喬、灌、草結合的方式，從高到低，植物高低錯落，形成三層防護，增加地表植被，防止坡面沖刷；在溝道土層較厚的部位修建3座插柳谷坊，在土層較薄部位修建1座漿砌石谷坊，在溝道出口修建1座鋼筋混凝土拱壩，形成溝道谷坊群；主溝道修建漿砌石河堤，河床用混凝土進行防沖刷襯砌。構筑了從坡面到溝道，毛溝到支溝，支溝到主溝，層層防護，節節攔蓄的綜合防護體系。桃花谷園區的支毛溝均采取了這種綜合治理模式，達到了治理水土流失的目的，治理效果十分明顯。 治理后圖片 （二）生態清潔工程 桃花谷水土保持生態科技示范園點面源污染清潔工程主要包括以下幾項： (1)污水凈化示范：示范園內有常住農戶30戶，居住比較分散。生活污水未經處理直接排入河道并進入丹江，對示范園區的生態環境造成了嚴重影響，污染了下游的水質。 在污水治理中，經過多方案比較，采用了先進的土壤滲濾床和FTBR復合生化池處理技術。該技術污水處理工藝過程為：將生活污水集中收集后進入化糞池進行厭氧處理、通過隔油脂自流進入曝氣調節池、然后進入FTBR生化反應池，在FTBR池中通過高效CMB填料物理過濾和生化代謝作用，使污水中有機物得到一定程度去除，實現污水零排放。處理后的污水自流進入生物土壤滲濾床，通過復合填料過濾后進入清水池，經過池中凈水植物的進一步吸收，除去水中的氨氮等物質，為園區提供生態用水。由于基本為重力流，運行費用低，水質凈化效果好，實現了污水零排放。 (2)垃圾收集處理利用示范：在居民聚集的地段，放置垃圾箱，集中收集居民生活垃圾，并由受益群眾自籌資金，定期對集中收集垃圾進行清理。減少了垃圾的胡亂堆放，修建公廁，保持園區環境整潔。 (3)農業污染防治示范：禁止施用化肥，大力提倡施用有機肥和無公害農藥，使園區內的農業生產成為無公害、無污染的綠色農業。 （三） 徑流觀測工程 為了加強水土流失動態監測，探索陜南土石山區水土流失規律，展示水保監測手段和技術。在園區火石溝右岸，共修建有4組8個徑流小區，總占地面積1.2 畝。坡度分為9°、16°、19°和26°四種，每個小區水平長度為12m，寬度為2.5m，在溝口處設立4個卡口站。設計在監測小區內，采用人工模擬降雨的方式，觀測在相同降雨量情況下的徑流和泥沙數據。觀測手段擬采用數字化自控技術，通過遙感、自動觀測、計算機終端處理，形成分析數據。在展示中心場地，建立小型氣象場，觀測水文氣象資料，對比分析監測數據，開展試驗研究。 （四）陜南土石山區侵蝕原始地貌展示 丹鳳縣土石山區侵蝕原始地貌展示區位于科技園內的余家凹,在降雨及人為活動等因素的影響下, 該區已經呈現出典型的土石山區侵蝕地貌,溝道內濺蝕、面蝕、溝蝕、重力侵蝕等侵蝕類型較全, 因此將該溝道作為丹鳳縣土石山區侵蝕原始地貌展示區, 讓公眾了解水土流失的過程和危害,進行直觀的水土保持教育。 （五）生態邊坡治理工程 在示范園區道路等基礎設施建設過程中，形成了部分邊坡，高度4—18米，面積約1.4萬平方米，在降雨、凍融作用下邊坡垮塌，極易造成水土流失。 治理過程中，主要采用賓格網、包塑鍍鋅鐵絲網掛網噴薄、PP生態袋徹壘噴播等三種技術。這些技術具有造價低、工期短、保水保土效益顯著，生態環境效果好等優點。 其中：對地質條件差，巖層破碎，滑坡、崩塌現象嚴重的地段，主要賓格網防護技術；對邊坡高度較大、巖基相對穩定，具備灌溉條件的地段，采用掛包塑鍍鋅網后噴播混合物的辦法，混合物由草種、花籽、灌木種子、有機肥料、粘著劑、紙漿、泥炭土等按一定比例組成，加水后通過機械加壓噴射到坡面上；對土質松散，具備一定灌溉條件的邊坡采用PP生態袋徹壘后噴播混合物的治理辦法，采取PP生態袋砌壘、鋪掛三維網、包塑鍍鋅鐵絲網，噴播植物和直接整理噴播植物相結合，既預防侵蝕發生，又形成綠色生態屏障。大規模使用噴播技術，開展了水保生態邊坡治理的先例。經過治理，坡體穩定，坡面形成了五彩繽紛的植被覆蓋，既治理了邊坡又美化了環境。 （六）筑坎技術示范工程 為展示陜南土石山區坡改梯筑坎技術，在示范園區福梁道路邊示范了干砌石筑坎、漿砌石筑坎、鉛絲籠干砌石筑坎、水泥預制件筑坎、漿砌磚筑坎、生態袋筑坎、鑲草磚護坎、木樁護坎、預制六棱磚護坎、生物護埂土坎等10種筑坎技術，每種筑坎方式長度20米，總長度共200米。并在每類筑坎梯田地埂栽植黃花菜或金銀花。 （七）土壤剖面、根窗展示 為了使公眾了解土壤結構和植物根系在土壤中的分布，宣傳水土保持知識。在福梁道路旁，修建了土壤剖面和植物根系展示窗。 土壤剖面是從地表到母質的垂直斷面。土壤剖面一般分為：表土層（A層）、心土層（B層）和底土層（C層）。底土層中，還包括潛育層（G層）。表土層也叫腐殖質－淋溶層，是熟化土壤的耕作層，在森林覆蓋地區有枯枝落葉層。心土層也叫淀積層由承受表土淋溶下來的物質形成的，底土層也叫母質層，是土壤中不受耕作影響，保持母質特點的一層。觀察和了解土壤剖面是認識土壤、分析鑒定土壤肥力，制定耕作措施的最重要方法之一。 植物根系展示窗在不干擾根系生長過程的前提下，讓公眾直接觀察植物根系的生長情況，了解植物的生長過程，直觀的看到植物根系在土壤中的分布，愛惜大自然。 （八）節水灌溉示范工程 為了確保植物措施的成活率，增加農作物、果樹等的產量，提高水資源利用率，在示范園區開展了滴灌、微噴、滴灌與微噴相結合的灌溉技術示范工程。節水灌溉工程由啟動控制裝置、加壓水泵、揚水管道、過濾設備、施肥器、配水管道、管網安全控制、毛管及滴（噴）頭等組成。將揚水管道、配水管網及毛管都鋪設在地表下，只在地表裸露一小段毛管和滴（噴）頭。整個工程鋪設揚水管道1000米，配水管道8000米左右，毛管7萬米，插入式取水器1000個，安裝噴頭3萬個，安裝滴頭7萬個。 （九）滑坡泥石流治理工程 高效農業園所在地大柴溝溝口右側山坡為一處滑坡體，威脅溝口群眾生命和財產安全，在治理滑坡的過程中，我們采取了在滑坡體頂部修筑截水溝480米，攔截并排泄上部坡面徑流；對滑坡體進行了消坡卸載2萬多立方米，滑坡體坡面種植刺槐和苜蓿進行綠化；在滑坡體下部坡腳修筑了長90米，高5米，頂寬1.5米，底寬3米的大體積擋土墻。 大柴溝由于坡面組成物結構松散，極易發生泥石流，為了減輕泥石流帶來的危害，在大柴溝主溝道中修筑了三級鋼結構攔石壩，分級攔截大、中、小石塊，在鋼構壩的下部修建了三道攔砂壩，攔截河道泥沙。 （十）造林整地工程 造林整地工程位于大柴溝右側王大堡坡面，為了蓄水保土，提高植物生長率，展示水土保持造林整地方式，在坡面上修筑魚鱗坑。魚鱗坑整地采用不同結構形式進行修建，主要有木板、木樁、竹片、漿砌磚、漿砌石等5整修筑形式。 （十一）休閑景觀工程 桃花谷示范園休閑景觀建設以圍繞展示水文化建設中心，結合當?shù)孛袼孜幕谌胱诮涛幕?，集生態旅游觀光、水利風景為一體的設計方案來建設實施。桃花谷人文景觀建設主要包括桃花山娘娘廟、四季亭、窯溝主溝道蓮花池，水保景觀池、福梁棧道、桃花仙子廣場、民俗文化長廊等?，F(xiàn)已經建成四角木亭子4座；六角亭1座；木屋2處，花架1座；景觀木橋1座；復古木棧道1處；景觀池2處。園區內各種青石踏步、卵石步道9條，長2300m；石椅20多套，栽植各種風景樹1萬株，花卉100余畝，種植草坪常綠植物400余畝。這些人文景觀把水土保持和水文化建設、人文風景、當?shù)仫L俗文化等融合在一起，為桃花谷水土保持科技示范園增加了一道靚麗的風景。 （十二）道路工程體系 桃花谷路網工程本著生產道路與休閑道路相協調的設計思路，建設了“三縱一橫”主干路網，主干道為混凝土路面，修建了石板材和鵝卵石步道。既方便了當?shù)厝罕姷纳a(chǎn)生活，又為人們休閑提供了便利。 （十三）坡面水系示范工程 示范園排洪渠由溝道排洪渠和坡面排洪渠組成。共修建30年一遇漿砌石排洪渠2條，長2740m；20年一遇漿砌石排洪渠4條，長1400m；混凝土道路排洪渠4條，長2700m；坡面預制板排洪渠8條，長2200m，坡面混凝土排洪渠2條，長300m；鋪設直徑1米排水管道400m；沉砂池12個，排洪渠道相互連接，構成完整的坡面蓄排水系工程。
